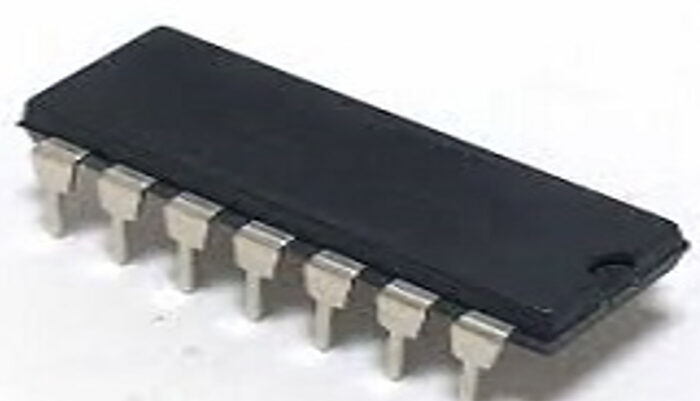

شیفت رجیستر M74HC595B1
0 تومان
دسته بندی محصولات: ثبت نام های شمارنده شیفت
RoHS: جزئیات
ترتیب شمارش: سریال به سریال / موازی
تعداد مدارها: 8
تعداد بیت ها: 8 بیت
بسته بندی / مورد: DIP-16
خانواده منطقی: 74HC
نوع منطق: CMOS
تعداد خطوط ورودی: 3/3
نوع خروجی: 3 حالته
زمان تأخیر انتشار: 190 ns ، 38 ns ، 32 ns
ولتاژ تأمین - حداکثر: 6 ولت
حداقل دمای کار: - 55 درجه سانتیگراد
حداکثر دمای کار: 125 درجه سانتیگراد
بسته بندی: لوله
عملکرد: ثبت نام کنید
سری: M74HC595
عرض: 7.1 میلی متر
سبک نصب: از طریق سوراخ
تعداد خطوط خروجی: 3
ولتاژ منبع تغذیه: 2 ولت تا 6 ولت
نوع محصول: ثبات شمارنده شیفت
زیر مجموعه: IC های منطقی
وزن واحد: 0.057419 اونس
1000 عدد در انبار
شیفت رجیستر M74HC595B1
شیفت رجیستر (به انگلیسی: Shift register) (به معنی ثبات انتقالدهنده)، زنجیرهای از فلیپفلاپها است که یک پالس ساعت مشترک دارند و خروجی هر فلیپفلاپ، به ورودی فلیپفلاپ بعدی در زنجیره متصل شدهاست؛ در نتیجه مداری حاصل میشود که میتواند در هر پالس ساعت، آرایه بیتی که در آن ذخیره شده را یک واحد به سمت چپ یا راست شیفت (انتقال) دهد. در عمل شیفت، بیتی که در ورودی قرار دارد به داخل آرایه آورده میشود (شیفت به داخل) و آخرین بیت از آرایه خارج میشود و از بین میرود (شیفت به بیرون). به عبارت دیگر، ثباتی که بتواند اطلاعات دودویی اش را به سمت راست یا چپ شیفت دهد، ثبات شیفتدهنده یا شیفت رجیستر نامیده میشود. در هر عمل شیفت، بیتها از یک فلیپفلاپ خارج، و به فلیپفلاپ بعدی وارد میشوند.
